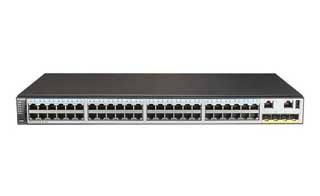

华为S5720S
阅读 · 发布日期 2019-05-27 12:35 · admin
产品特性和优势
强大的业务处理能力，多样的安全控制
完善的二、三层组播协议，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
增强支持OSPF、ISIS、BGP、VRRP等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
支持MAC认证、802.1x认证、Portal认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC欺骗、DHCP request flood、改变 DHCP CHADDR 值等等。
通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，还可以保证DHCP服务器的合法性。
支持ARP表项严格学习功能，可以防止因ARP欺骗攻击导致正常用户无法上网。
轻松的运行维护
支持SVF超级虚拟交换网，SVF方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化的网络管理方案，简化设备管理，实现接入交换机和无线AP的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。S5720-SI在SVF方案中支持作为client角色。
支持敏捷的零配置部署，提供新入网设备Zero-Touch 安装、故障设备更换免 配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，基于拓扑规划开局，网络拓扑自动发现、自动收集、智能纠错，降低了运维成本。支持SNMP v1/v2c/v3、CLI（命令行）、Web网管、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
支持sFlow功能。按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。
智能运维
支持Telemetry技术，提供实时设备数据采集并上送至华为CampusInsight园区网络分析器，平台通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效的定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
支持增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）功能，设备作为监控节点周期统计并上报eMDI故障数据至eSight平台，平台结合多个节点的监控结果，对视频业务质量类故障进行快速定界；同时，CampusInsight园区网络分析器可以提取eMDI故障数据，实现对视频业务的智能诊断。
多样的可靠性保护
支持智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，最大可将9台物理交换机从逻辑上虚拟为一台交换机。下行电口支持iStack。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理, 堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
支持可插拔双电源模块，实现1+1冗余备份，支持交流和直流电源模块混插，可以根据实际需要灵活配置交流或直流电源模块。
不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准, 该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
支持SmartLink功能。通过多条链路接入到多台汇聚交换机上，SmartLink实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。
成熟的IPv6特性
基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议RIPng、 IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。
支持部署在纯IPv4或IPv6网络，也支持部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。
云管理
通过华为云管理平台可对交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。
华为交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。
OPS
OPS（Open Programmability System），是基于Python语言的开放可编程系统。IT管理员可以通过Python脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。
永久PoE
PoE交换机在设备重启时（如软件版本升级时重启），对下挂PD设备供电不会中断，保证交换机重启过程中PD不掉电，实现PoE供电零中断。
产品规格
规格 S5720-28P-SI-AC S5720-28X-SI-AC
S5720-28X-SI-DC S5720-28X-PWR-SI-AC
S5720-28X-PWR-SI-DC S5720-28X-SI-24S-AC
S5720-28X-SI-24S-DC S5721-28X-SI-24S-AC
固定端口 24个10/100/1000Base-T，4个复用SFP千兆端口（Combo），4个千兆SFP 24个10/100/1000Base-T，4个复用SFP千兆端口（Combo），4个万兆SFP+ 24个10/100/1000Base-T，4个复用SFP千兆端口（Combo），4个万兆SFP+ 24个千兆 SFP，8个复用的千兆10/100/1000Base-T以太网端口Combo，4个万兆SFP+ 16个100/1000Base-X ，8个复用SFP千兆端口（Combo），4个万兆SFP+
外形尺寸mm（宽×深×高） 442×420×44.4 442×420×44.4 442×420×44.4 442×220×43.6 442×420×44.4
最大功耗 34.6W
S5720-28X-SI-AC：37.5W
S5720-28X-SI-DC：36.9W
S5720-28X-PWR-SI-AC/DC：
不带PoE：56.1W/56.3W
带PoE：913W/887W（PoE：740W）
S5720-28X-SI-24S-AC：41.7W
S5720-28X-SI-24S-DC：42.7W
41W
典型功耗（不含PoE） 21.2W
S5720-28X-SI-AC：22.3W
S5720-28X-SI-DC：22.5W
S5720-28X-PWR-SI-AC：31.8W
S5720-28X-PWR-SI-DC：32.6W
S5720-28X-SI-24S-AC：28.9 W
S5720-28X-SI-24S-DC：30.3W
34.5W
工作温度
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
工作湿度 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露）
散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速
防雷 业务端口防雷能力：8KV 业务端口防雷能力：8KV 业务端口防雷能力：8KV 业务端口防雷能力：8KV 业务端口防雷能力：8kV
规格 S5720-52P-SI-AC S5720-52X-SI-AC
S5720-52X-SI-DC S5720-52X-PWR-SI-AC
S5720-52X-PWR-SI-DC S5720-52X-PWR-SI-ACF S5720-52X-SI-48S
固定端口 48个10/100/1000Base-T，4个千兆SFP 48个10/100/1000Base-T，4个万兆SFP+ 48个10/100/1000Base-T，4个万兆SFP+ 48个10/100/1000Base-T，4个万兆SFP+ 48个千兆SFP，2个复用的10/100/1000Base-T以太网端口Combo，4个万兆SFP+
外形尺寸mm（宽×深×高） 442×420×44.4 442×420×44.4 442×420×44.4 442×507×44.4 442×420×44.4
最大功耗 53.6W
S5720-52X-SI-AC：56.8W
S5720-52X-SI-DC：57.9W
不带PoE：93.1W
带PoE：943.2W（PoE：740W）
不带PoE：94.8W
带PoE：1631.5W（PoE：1440W）
85.4W
典型功耗（不含PoE） 32.2W
S5720-52X-SI-AC：33.8W
S5720-52X-SI-DC：34W
51W 57W 66.5W
工作温度
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
0-1800 m：0 ~45℃
1800-5000 m：海拔每升高220m温度规格降低1℃
工作湿度 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露）
散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速
防雷 业务端口防雷能力：8kV 业务端口防雷能力：8kV 业务端口防雷能力：8kV 业务端口防雷能力：8kV 业务端口防雷能力：8kV
规格 S5720S-28P-SI-AC S5720S-28X-SI-AC S5720S-52P-SI-AC S5720S-52X-SI-AC
固定端口 24个10/100/1000Base-T，4个千兆SFP 24个10/100/1000Base-T，4个万兆SFP+ 48个10/100/1000Base-T，4个千兆SFP 48个10/100/1000Base-T，4个万兆SFP+
外形尺寸mm（宽×深×高） 442×220×43.6 442×220×43.6 442×220×43.6 442×220×43.6
工作湿度 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露） 5%～95%（无凝露）
散热方式 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速 风冷散热，智能调速
防雷 业务端口防雷能力：8kV 业务端口防雷能力：8kV 业务端口防雷能力：8kV 业务端口防雷能力：8kV
业务特性
特性 特性描述
MAC地址表 遵循IEEE 802.1d标准
支持MAC地址自动学习和老化
支持静态、动态、黑洞MAC表项
支持源MAC地址过滤
VLAN特性 支持4K个VLAN
支持Guest VLAN、Voice VLAN
支持GVRP协议
支持MUX VLAN功能
支持基于MAC/协议/IP子网/策略/端口的VLAN
支持1:1和N:1 VLAN Mapping功能
可靠性 支持RRPP环型拓扑和RRPP多实例
支持SmartLink树型拓朴和SmartLink多实例，提供主备链路的毫秒级保护
支持智能以太保护SEP协议
支持STP（IEEE 802.1d），RSTP（IEEE 802.1w）和MSTP（IEEE 802.1s）协议
支持ERPS以太环保护协议（G.8032）
支持BPDU保护、根保护和环回保护
IP路由 静态路由、RIPv1/2、RIPng、OSPF、OSPFv3、ECMP、ISIS、ISISv6、BGP、BGP4+、VRRP、VRRP6
IPv6特性 支持ND（Neighbor Discovery）
支持PMTU
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet
支持6to4、ISATAP、手动配置tunnel
组播 支持 PIM DM、PIM SM、PIM SSM
支持IGMP v1/v2/v3及IGMP v1/v2/v3 Snooping及IGMP快速离开机制
支持MLD v1/v2、MLD v1/v2 Snooping
支持VLAN内组播转发和组播多VLAN复制
支持捆绑端口的组播负载分担
支持可控组播
支持基于端口的组播流量统计
QoS/ACL 支持对端口入方向、出方向进行速率限制
支持报文重定向
支持基于端口的流量监管，支持双速三色CAR功能
每端口支持8个队列
支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法
支持报文的802.1p和DSCP优先级重新标记
支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能
支持基于队列限速和端口整形的功能
安全特性 用户分级管理和口令保护
支持防止DOS、ARP攻击功能、ICMP防攻击
支持IP、MAC、端口、VLAN的组合绑定
支持端口隔离、端口安全、Sticky MAC
支持MFF
支持黑洞MAC地址
支持MAC地址学习数目限制
支持IEEE 802.1x认证，支持单端口最大用户数限制
支持AAA认证，支持Radius、HWTACACS、NAC等多种方式
支持SSH V2.0
支持HTTPS
支持CPU保护功能
支持黑名单和白名单
支持dot1X、MAC认证和Portal认证
支持DHCPv4/v6 Client/Relay/Server/Snooping
支持对ND、DHCPv6、MLD等IPv6协议报文进行攻击溯源和惩罚
支持用户认证点和策略执行点分离
支持IPSec对管理报文加密
超级虚拟交换网（SVF） 支持作为SVF Client零配置即插即用
支持自动加载Client的大包和补丁
支持业务一键式自动下发
client支持独立运行
OAM 软件实现
支持EFM OAM
支持CFM OAM
支持Y.1731性能检测
管理和维护 智能iStack堆叠（业务口实现）
支持虚拟电缆检测（Virtual Cable Test）
支持SNMPv1/v2c/v3
支持RMON
支持网管系统、支持WEB网管特性
支持系统日志、分级告警
支持802.3az能效以太网EEE
支持sFlow
互通性 VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通）
LNP 链路类型协商协议（和DTP相似功能）
VCMP VLAN集中管理协议（和VTP相似功能）
Openflow 支持多控制器
支持多级流表
支持Group Table
支持Meter
支持Openflow 1.3标准
